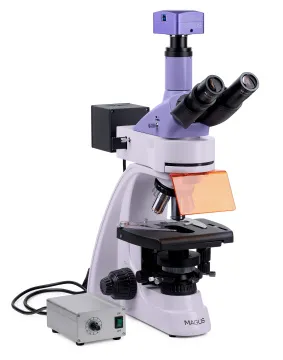

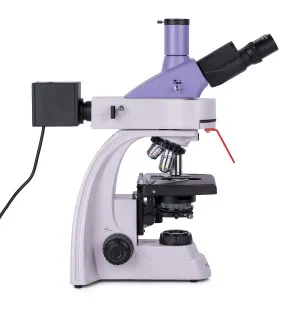

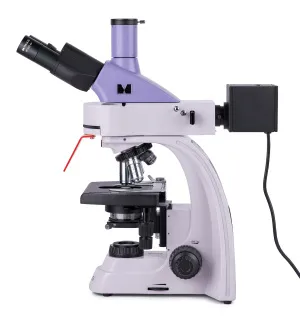

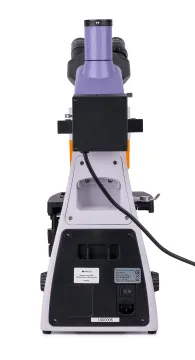

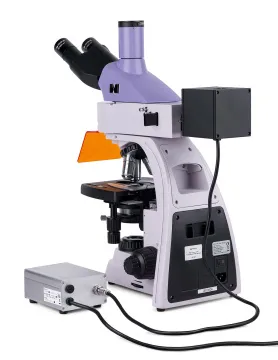

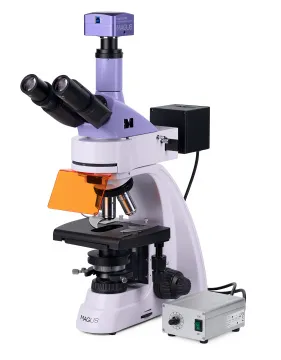

Микроскоп люминесцентный цифровой MAGUS Lum D400L

Люминесцентный микроскоп MAGUS Lum 400L поддерживает два метода исследований: люминесценцию в отраженном свете и светлое поле в проходящем свете. При оснащении дополнительными аксессуарами микроскоп позволит проводить исследования в поляризованном свете, по методам темного поля и фазового контраста. Возможности микроскопа используются для научных исследований и лабораторной диагностики в медицине, фармакологии, криминалистике, биотехнологиях, ветеринарии и проч.

Цифровая камера

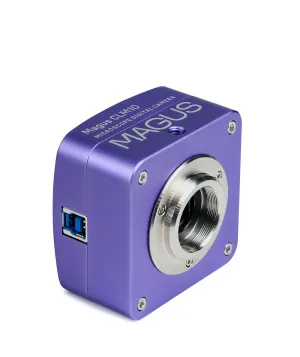

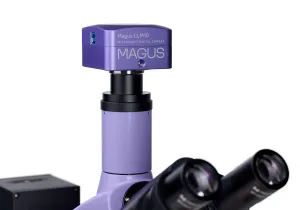

MAGUS CLM10 – камера для работы в свете люминесценции. Также она подходит для темного поля.
Камера оснащена сенсором 2,3 Мпикс и формирует реалистичное изображение в разрешении 1920х1200 пикс. Камера рекомендуется для работы с объективами 40х, 60х и 100х. При работе с объективами среднего увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 120 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Оптика

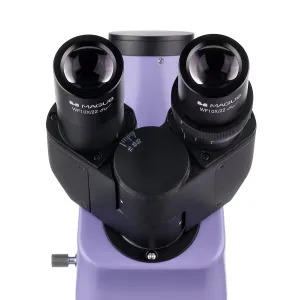

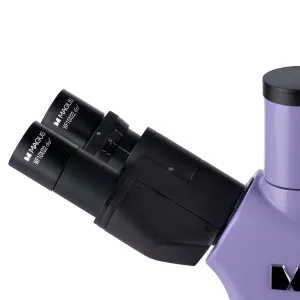

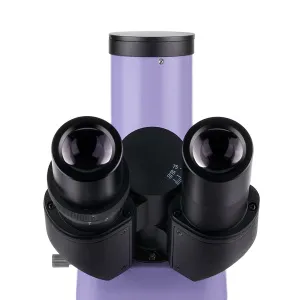

Тринокулярная насадка имеет два окулярных тубуса для наблюдений и вертикальный канал визуализации, в который устанавливается цифровая камера (нет в комплекте). Для комфорта длительных наблюдений окулярные тубусы могут быть установлены в соответствии с ростом наблюдателя, так как вращаются на 360°. Их наклон также удобен – он составляет 30°.

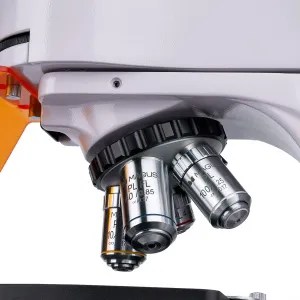

5-гнездное револьверное устройство повернуто «от наблюдателя»: в таком положении пользователю всегда виден рабочий объектив. В комплекте четыре планахроматических объектива, рассчитанных на бесконечность: три для светлого поля и один для люминесценции (микрофлюар). При их установке в револьвер одно гнездо остается свободным. Оно используется для регулировки положения осветителя отраженного света. Кроме того, в него можно установить опциональный объектив, чтобы получить дополнительное увеличение для работы на микроскопе.

Освещение

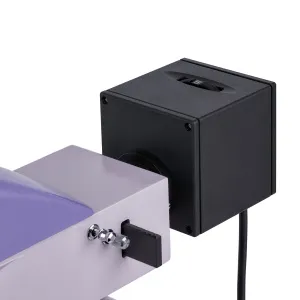

Отраженный свет – это четыре светодиода мощностью 5 Вт. Каждый из них светит в определенном волновом диапазоне: синем (В), зеленом (G), фиолетовом (V) и ультрафиолетовом (UV). Для выбора рабочего светодиода поворачивают кольцо. Преимуществом светодиодного освещения является то, что светодиоды быстро набирают нужную яркость и быстро отключаются – это упрощает переход от светлого поля к видимой люминесценции и обратно. Светодиоды не нагреваются, им не требуется теплоотвод, а срок службы составляет 50 000 часов без замены. Люминесценция на базе светодиодов является наиболее простой в обслуживании и безопасной, поэтому рекомендуется для использования в вузах.

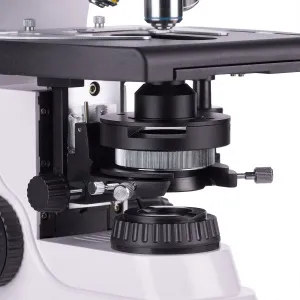

Проходящий свет формируется 3-ваттным светодиодом. Его срок службы также составляет 50 000 часов. В систему освещения проходящего света входит конденсор. Он имеет слот для установки слайдера темного поля или фазового контраста. Слайдер – это удобный и быстрый способ изменить метод наблюдений без замены конденсора.

И для проходящего, и для отраженного света можно использовать метод Кёлера. Он обеспечивает получение более четкого изображения без артефактов и затемнений по краям, на каждом объективе достигается предел разрешения.

Механика

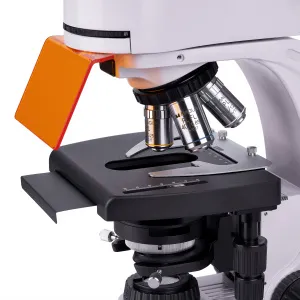

Предметный столик микроскопа оснащен съемным препаратодержателем, который убирают при необходимости ручного сканирования. Столик не имеет выдвижной рейки, поэтому требует меньше пространства для работы. На столик можно установить черную вставку – она уберет паразитную засветку от источника проходящего света во время наблюдений в отраженном свете.

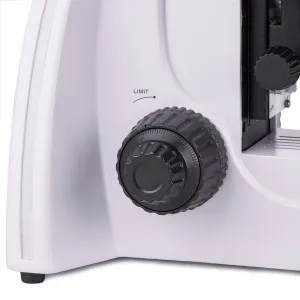

Фокус настраивается грубо и тонко – рукоятки управления расположены коаксиально по двум сторонам штатива. Для грубой фокусировки доступна блокировка хода, также можно отрегулировать жесткость хода.

Аксессуары

Для микроскопа MAGUS Lum 400L разработана линейка совместимых аксессуаров – с их помощью можно расширить его возможности. В нее входят окуляры, объективы, устройства для наблюдений в темном поле, поляризованном свете и фазовом контрасте, а также цифровые камеры и калибровочные слайды.

Основные особенности микроскопа:

• Исследование образцов в отраженном свете с использованием люминесценции и в проходящем свете с использованием светлого поля
• Планахроматическая оптика с расчетом на бесконечность: три объектива для светлого поля, один объектив-микрофлюар
• Тринокулярная визуальная насадка с вращением тубусов на 360°; отдельный канал визуализации для установки цифровой камеры
• Четыре светодиода отраженного света, работающих на разных длинах волн: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV)
• Светодиод проходящего света мощностью 3 Вт, освещение по методу Кёлера в проходящем и отраженном свете
• Предметный столик без выдвижной рейки, съемный препаратодеражатель
• Широкая линейка аксессуаров, в том числе устройства для работы в темном поле, в поляризованном свете и по методу фазового контраста

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 40х, 60х и 100х
• Разрешение 2,3 Мпикс – для получения информативного изображения на большом увеличении; низкий уровень шума, малое рассеивание мощности
• 120 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов

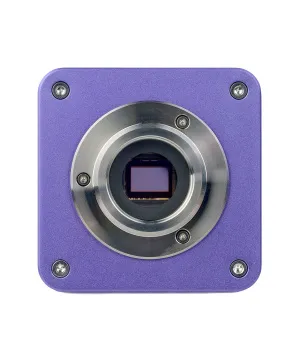

• Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

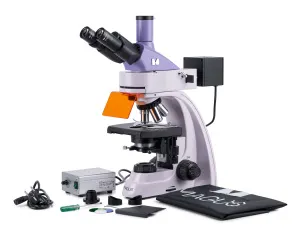

Комплектация:

• Цифровая камера MAGUS CLM10 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
• Конденсор Аббе
• Люминесцентная насадка
• Фонарь со светодиодами
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Защитный экран
• Пластина светового барьера
• Черная защитная пластина для установки под столик
• Переходник под крепление C-mount для работы с камерой
• Светофильтр (4 шт.)
• Флакон с иммерсионным маслом
• Блок питания осветителя отраженного света
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Сетевой шнур блока питания осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм
• Фазово-контрастное устройство
• Конденсор темного поля А 0,9
• Конденсор темного поля иммерсионный А 1,36–1,25
• Слайдер темного поля
• Устройство простой поляризации
• Калибровочный слайд
• Монитор
